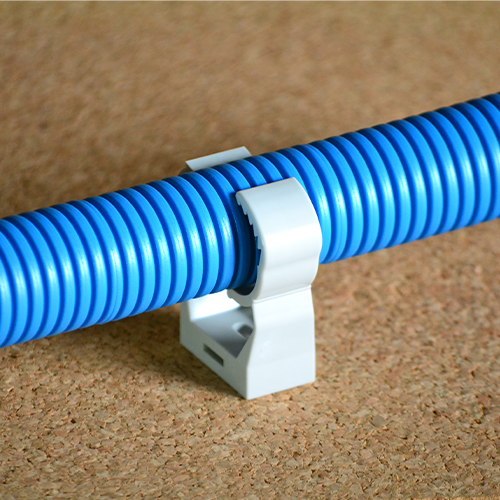

クリックバンドdii「ディー」

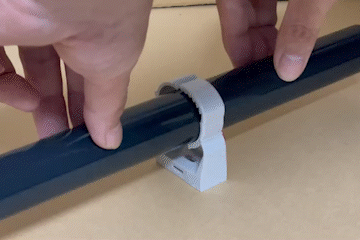

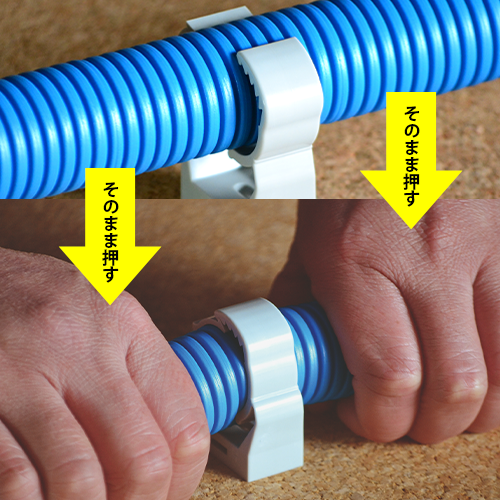

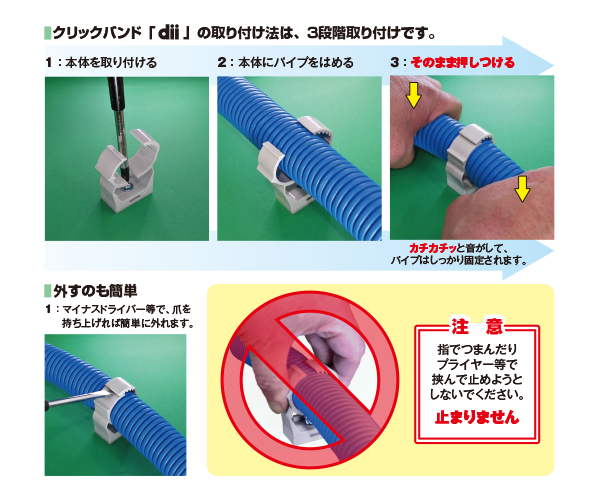

使用方法
寸法・強度表
| 型式 | 爪数 | 適合外径 | A | B | C | D | E | F | G | 荷重強度PP | 荷重強度PK | 荷重強度PA12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm ～ mm | mm | mm | 最小mm | 最大mm | mm | mm | mm | φmm | N(kgf) | N(kgf) | N(kgf) | ||

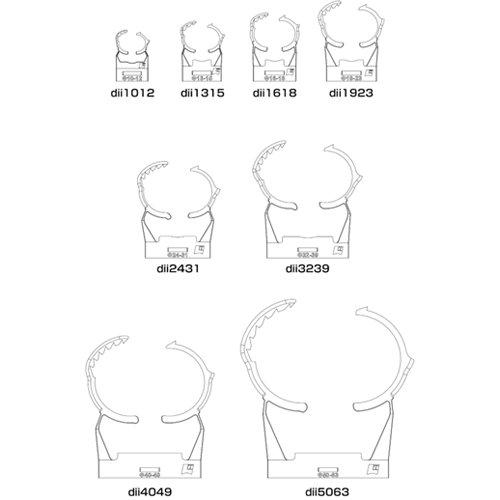

| dii1012 | 3 | 9.5 ～ 12.5 | 18.0 | 18.3 | 26.3 | 28.0 | 18.0 | 16.0 | 7.5 | 4.5 | 75 (7.5) | 150 (15) | 100 (10) |
| dii1315 | 3 | 12.5 ～ 15.5 | 21.0 | 19.2 | 28.7 | 31.0 | 18.0 | 16.0 | 8.5 | 4.5 | 100 (10) | 295 (30) | 195 (20) |
| dii1618 | 3 | 15.5 ～ 18.5 | 23.0 | 21.7 | 34.0 | 36.0 | 18.0 | 16.0 | 8.5 | 4.5 | 195 (20) | 345 (35) | 295 (30) |
| dii1923 | 4 | 18.5 ～ 23.5 | 27.0 | 24.4 | 38.6 | 42.0 | 20.0 | 16.0 | 8.5 | 4.5 | 195 (20) | 390 (40) | 345 (35) |
| dii2431 | 5 | 23.5 ～ 31.5 | 35.0 | 27.3 | 44.7 | 49.5 | 20.0 | 17.0 | 9.0 | 4.5 | 195 (20) | 440 (45) | 345 (35) |
| dii3239 | 6 | 31.5 ～ 39.5 | 44.0 | 29.2 | 51.7 | 58.5 | 20.0 | 16.0 | 8.5 | 4.5 | 195 (20) | 440 (45) | 345 (35) |
| dii4049 | 6 | 39.5 ～ 51.0 | 55.0 | 38.1 | 65.2 | 73.3 | 22.0 | 20.0 | 10.0 | 4.5 | - | 635 (65) | 490 (50) |
| dii5063 | 6 | 51.0 ～ 64.0 | 65.0 | 45.5 | 79.5 | 90.7 | 22.0 | 20.0 | 10.0 | 4.5 | - | 685 (70) | 490 (50) |
材質・色

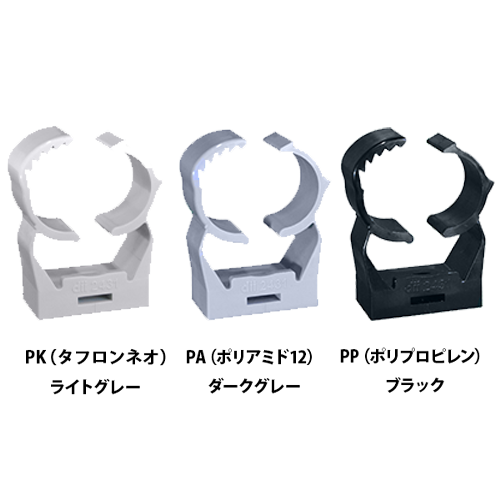

| 材質 | ライトグレー | ダークグレー | 黒 | 耐熱性 | 耐寒性 | 対候性 | 特徴 |
|---|---|---|---|---|---|---|---|
| ポリアミド12 | - | ○ | - | 110℃ | －40℃ | ◎ | 優秀な耐候性を持つ、ポリアミド12製。耐衝撃性に優れており、過酷な環境にも対応可能な樹脂です。反復開閉が予測される個所などにも使用が可能です。厳しい環境条件下には「dii PA シリーズ」をご使用ください。 |
| タフロンネオ | ○ | - | - | 90℃ | －25℃ | ○ | ポリカーボネート樹脂とシリコンの共重合樹脂です。ポリカーボネートの脆弱性が補われており、優良な耐候性を兼ね備えています。シリーズの中で最も高い荷重強度を有しています。 |
| ポリプロピレン | - | - | ○ | 70℃ | －10℃ | × | 汎用プラスティック、普及タイプ、室内専用 |
図面（PDF）ダウンロード
